ชื่อผลิตภัณฑ์: | 304 316 การเชื่อมก้นแบบไม่มีรอยต่อ SCH10 40 80 การเชื่อมอุปกรณ์ท่อเท่ากับ | พิมพ์: | เท่ากับตี๋ |
---|---|---|---|
การเชื่อมต่อ:: | ก้นเชื่อม | ขนาด:: | 1/2-24 นิ้ว |
แอปพลิเคชัน:: | ต่อท่อ | บรรจุภัณฑ์:: | พาเลท/กล่องไม้ |
หัวหน้ารหัส:: | กลม | เทคนิค: | การขึ้นรูปอุปกรณ์ท่อ |
แสงสูง: | ข้อต่อท่อเชื่อมก้น 24 นิ้ว,ข้อต่อท่อไร้รอยต่อ 24 นิ้ว,316SS ข้อต่อท่อเชื่อมก้น SCH10 |

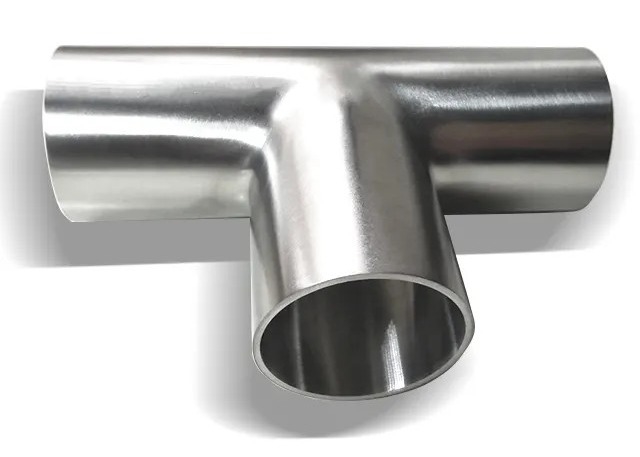

304 316 การเชื่อมก้นแบบไม่มีรอยต่อ SCH10 40 80 การเชื่อมอุปกรณ์ท่อเท่ากับ
อุปกรณ์ท่อเหล็กคาร์บอน |
ผลิตภัณฑ์ | ข้องอ 45/90/180 องศา / ที / ฝาปิด / ตัวลด / งอ |
พิมพ์ | ไร้รอยต่อ/erw/กึ่งไร้รอยต่อ 1D-100D |
ความหนา | sch10,sch20,sch30,std,sch40,sch60,xs,sch80, sch100,sch120,sch140,sch160,xxs |
มาตรฐาน | ASME B16.9 ASTM JIS ดิน |
ขนาด | 1/2”-120” |
การรักษาพื้นผิว | bevelling, shot blasting, ทำเครื่องหมาย, ทาสีตามความต้องการของลูกค้า |
บรรจุภัณฑ์ | กระเป๋าผ้า&กล่องไม้&พาเลท |
จัดส่ง | 10-15 วัน |
การตรวจจับขนาด
การวัดเส้นผ่านศูนย์กลาง: วัดเส้นผ่านศูนย์กลางภายนอกของท่อสาขาหลักของทีด้วยคาลิปเปอร์ (เส้นผ่านศูนย์กลางภายนอกวัดด้วยวิธีเส้นรอบวง) และเส้นผ่านศูนย์กลางภายในอย่างน้อย 3 จุดที่ปลายแต่ละด้าน เพื่อให้แน่ใจว่าเส้นผ่านศูนย์กลางภายนอกหลัก เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอกของท่อกิ่ง และเส้นผ่านศูนย์กลางภายในตรงตามข้อกำหนดมาตรฐาน
(2) การวัดความยาวของท่อหลัก: วัดความยาวของท่อหลักของทีด้วยไม้บรรทัดสี่เหลี่ยมและไม้บรรทัดตรง อย่างน้อย 2 แห่ง
(3) การวัดความสูงของศูนย์กลาง: วัดระยะห่างในแนวตั้งระหว่างท่อกิ่งและความลาดเอียงด้านในของท่อหลักด้วยไม้บรรทัดและไม้บรรทัดสี่เหลี่ยม และตรวจสอบให้แน่ใจว่าความสูงตรงกลางของแท่นทีเป็นครึ่งหนึ่งของเส้นผ่านศูนย์กลางภายนอกของท่อหลัก
(4) การวัดมุมเอียง: ใช้ไม้บรรทัดและไม้บรรทัดสากลเพื่อวัดมุมเอียงและขอบทู่ของปลายท่อสาขาหลักของที ซึ่งควรเป็นไปตามข้อกำหนดการออกแบบของภาพวาด
(5) การวัดความเอียง: วางแท่นทีในแผ่นดัดเพื่อให้ท่อสาขาหลักวางอยู่บนแผ่นดัดตามลำดับวัดระยะห่างระหว่างแผ่นดัดและส่วนท้ายของแท่นทีด้วยไม้บรรทัดหรือปลั๊ก และค่าที่ได้จะต้องเป็นไปตามข้อกำหนดมาตรฐาน
ข้องอ ที และกากบาทมีให้สำหรับอุปกรณ์ห้องสุญญากาศทั้งหมด ใช้ในระบบท่อสุญญากาศเพื่อเชื่อมต่อท่อตรงหรือส่วนท่อวัสดุมีสแตนเลส 304 และ 316ข้องอ ทีออฟ กากบาท และลูกบาศก์ผ่านการทดสอบอย่างเข้มงวดกับข้อต่อมาตรฐาน UHV และเข้ากันได้กับข้อต่อหน้าแปลน ISO, CF และ KFYM ข้องอ แท่นที กากบาท และ Cube เป็นข้อต่อท่อที่เข้ากันได้กับสุญญากาศสูงและสูงพิเศษที่ผลิตขึ้นอย่างแม่นยำ
การทดสอบลักษณะที่ปรากฏ
ข้อต่อทั้งสามจะต้องไม่มีรอยแตก, การเผาไหม้มากเกินไป, ความร้อนสูงเกินไปและปรากฏการณ์อื่น ๆ พื้นผิวไม่ควรเป็นจุดแข็ง
พื้นผิวด้านในและด้านนอกของแท่นทีควรเรียบโดยไม่มีแรงทำลายและข้อบกพร่องด้านรูปลักษณ์ เช่น แผลเป็น รอยขีดข่วน ผิวหนังหนา ฯลฯ หลังจากพบข้อบกพร่องควรขัดเงา ความบางของพื้นที่ขัดไม่น้อยกว่า ข้อกำหนดมาตรฐานของความหนาของผนัง สถานที่ขัดเงาควรเรียบ และใช้สารสีหรือผงแม่เหล็กตรวจจับตำหนิเพื่อยืนยันการลบข้อบกพร่อง
(3) รากของท่อสาขาสามทางไม่ได้รับอนุญาตให้มีรอยพับที่เห็นได้ชัดเจน
(4) ข้อบกพร่องใด ๆ บนตัวท่อทีจะไม่ได้รับอนุญาตให้ซ่อมแซมโดยการเชื่อม
