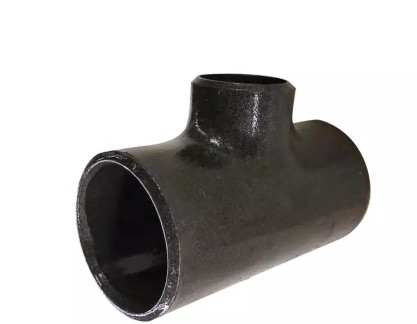

เหล็ก 304 316l อุปกรณ์ท่อไม่มีรอยต่อชนิดสั้นรอยท่อสแตนเลสที

สแตนเลส 304 316L สั้นประเภทรอย TeeSeamless Pipe Fittings

การตรวจจับขนาด

เส้นผ่านศูนย์กลางการวัด: วัดเส้นผ่านศูนย์กลางภายนอกของท่อสาขาหลักของทีด้วยเครื่องวัดเส้นผ่าศูนย์กลาง (เส้นผ่านศูนย์กลางภายนอกวัดโดยวิธีเส้นรอบวง) และเส้นผ่านศูนย์กลางภายในอย่างน้อย 3 จุดที่ปลายแต่ละด้านเพื่อให้แน่ใจว่าเส้นผ่านศูนย์กลางภายนอกหลัก เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอกของท่อสาขา และเส้นผ่านศูนย์กลางภายในตรงตามข้อกำหนดมาตรฐาน

(2) การวัดความยาวของท่อหลัก: วัดความยาวของท่อหลักของทีด้วยไม้บรรทัดสี่เหลี่ยมและไม้บรรทัดตรง อย่างน้อย 2 ตำแหน่ง

(3) การวัดความสูงของศูนย์กลาง: วัดระยะห่างในแนวตั้งระหว่างท่อสาขากับความชันภายในของท่อหลักด้วยไม้บรรทัดและไม้บรรทัดสี่เหลี่ยม และตรวจสอบให้แน่ใจว่าความสูงกึ่งกลางของแท่นทีคือครึ่งหนึ่งของเส้นผ่านศูนย์กลางภายนอกของท่อหลัก

(4) การวัดมุมเอียง: ใช้ไม้บรรทัดมุมและไม้บรรทัดสากลเพื่อวัดมุมเอียงและขอบทื่อของปลายท่อสาขาหลักของที ซึ่งควรเป็นไปตามข้อกำหนดการออกแบบของรูปวาด

(5) การวัดความเอียง: วางแท่นทีในแผ่นดัดเพื่อให้ท่อสาขาหลักวางอยู่บนแผ่นดัดตามลำดับวัดระยะห่างระหว่างแผ่นดัดและส่วนปลายของแท่นทีด้วยไม้บรรทัดหรือปลั๊ก และค่าต้องเป็นไปตามข้อกำหนดมาตรฐาน
