รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | หล่อ, สแตนเลส, ทองเหลือง, เหล็กหล่อ, เหล็กดัด | สื่อ: | น้ำ,น้ำมัน,แก๊ส,กรด,ไอน้ำ |
|---|---|---|---|
| มาตรฐานหรือไม่เป็นมาตรฐาน: | มาตรฐาน | ชื่อผลิตภัณฑ์: | เกทวาล์ว |
| มาตรฐาน: | กับฉัน | การเชื่อมต่อ: | การเชื่อมต่อแบบแปลน, เกลียวตัวเมีย |
| แบบอย่าง: | แบบอย่าง | ||
| แสงสูง: | วาล์วประตูเหล็กหล่อ asme,dn50 วาล์วประตูเหล็กหล่อ,asme วาล์วประตูลิ่ม |
||

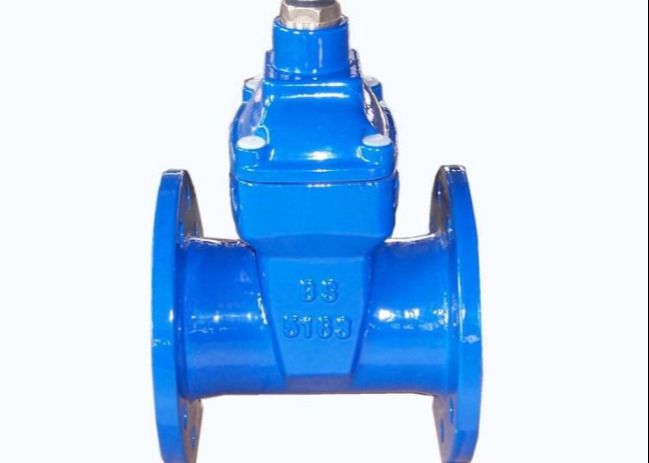

วาล์วประตูลิ่มนั่งเหล็กหล่อ
| มาตรฐาน |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 การเจาะหน้าแปลนเป็นไปตาม DIN2501, BS4504 และ ANSI B16.1 PN10, PN16, PN25 |
| พิมพ์ | Flanged End , Socked End ,Mechanical Joint, ก้านไม่ขึ้น / ก้านเพิ่มขึ้น |
| วัสดุ |
ตัวเครื่อง: เหล็กดัด GGG40/50 หรือเหล็กหล่อGG25 ลิ่ม: เหล็กดัด GGG40/50+EPDM/NBR หรือนั่งโลหะ ก้าน: สแตนเลส 2Cr13 , SS304, SS316 น๊อตและน๊อต : เหล็กกล้าคาร์บอนชุบซิงค์หรือ SS304,316 |
| การเคลือบผิว | ภายในและภายนอกด้วยการเคลือบอีพ็อกซี่พันธะฟิวชั่นขั้นต่ำ250μm |
แอปพลิเคชั่น
วาล์วนี้ใช้กันอย่างแพร่หลายในท่อของเหลวสำหรับการเปิดหรือปิดการตรึงในน้ำ การกำจัดสิ่งปฏิกูล พลังงานไฟฟ้า ท่อพลังงาน สารเคมี การขนส่ง แหล่งพลังงาน ฯลฯ
มาตรฐานที่ใช้บังคับ
ก. อเมริกันสแตนดาร์ด
ออกแบบเป็น ANSI/AWWA C509
มิติตัวต่อตัวเพื่อ ASME B16.10-2000 (ISO 3)
หน้าแปลนและการเจาะไปยัง SME/ANSI B16.42-1998
ข.มาตรฐานอังกฤษ
ออกแบบเป็น BS5163,BS5150
มิติตัวต่อตัวกับ BS5163 (ISO 3series, ISO19 series)
หน้าแปลนและการเจาะถึง BS4504 part1(EN1092)
ค. มาตรฐานเยอรมนี
ออกแบบตามมาตรฐาน DIN3352
ขนาดตัวต่อตัวเป็น DIN3202(F4:ISO 14 series;F5: ISO 15 series)
หน้าแปลนและการเจาะตามมาตรฐาน BS EN1092
| DN | หลี่ | NS | D1 | D2 | NS | NS | NS | ชม | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• ตัวถังและฝากระโปรงหน้าเป็นเหล็กหล่อเหนียว EN-GJS-400-15 (GGG-40)
• แกนหมุนทำจาก A2
• น๊อตแกนหมุนทำจากบรอนซ์
• ปลอกแกนรองรับบนจานเลื่อน POM
• น๊อตยึดทำจาก A2 เคาเตอร์ซันค์ และซีล
• ป้องกันการกัดกร่อนด้วยการเคลือบผงอิพ็อกซีแบบเชื่อมประสาน RAL 5015 (ความหนาของฟิล์มแห้งเฉลี่ย >250μm)
• รุ่นน้ำดื่ม: เคลือบยาง EPDM ของลิ่มตามใบงาน KTW และ DVGW W 270
• รุ่นน้ำเสีย: เคลือบยาง NBR ของลิ่ม
