รายละเอียดสินค้า:
การชำระเงิน:
|
การประกัน: | 3 ปี | วัสดุสปูล: | 304,316,316L |
---|---|---|---|
โครงสร้าง: | ลูกบอล | การสนับสนุนที่กำหนดเอง: | OEM |
อุณหภูมิ: | PTFE≤150℃, PPL≤280℃ | ขนาดพอร์ต: | DN15-DN200 1/2"-8" |
ใบสมัคร: | ทั่วไป | สื่อ: | แก๊ส น้ำ น้ำมัน |
พิมพ์: | บอลวาล์ว | ||
แสงสูง: | pn1.6 บอลวาล์วสามทาง pn2.5 บอลวาล์วสามทาง WCB บอลวาล์ว 3 ทาง,pn2.5 three way ball valve,WCB 3 way ball valve |

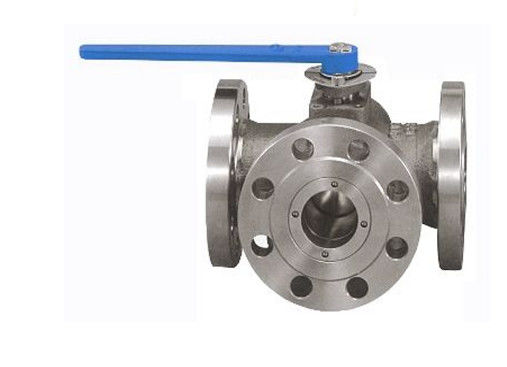

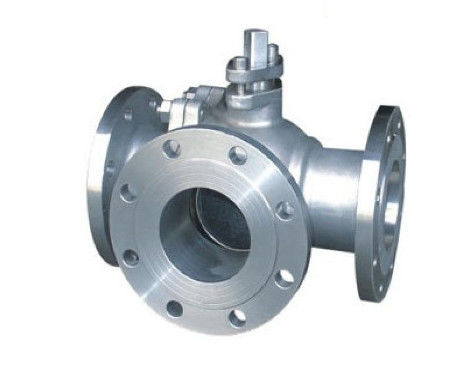

Q45F WCB 304 316 316L PN1.6 2.5 4.0 6.4 บอลวาล์วสามทางแปลน
โครงสร้างของบอลวาล์ว
คุณสมบัติการปิดผนึกนั้นดี แต่ภาระทั้งหมดของลูกปืนสื่อการทำงานจะถูกส่งไปยังวงแหวนปิดผนึกทางออกดังนั้นจึงจำเป็นต้องพิจารณาว่าวัสดุวงแหวนปิดผนึกสามารถรับน้ำหนักการทำงานของสื่อบอลได้หรือไม่เมื่ออยู่ภายใต้แรงกระแทกแรงดันสูง ลูกบอลอาจถูกชดเชย โครงสร้างนี้โดยทั่วไปจะใช้ในบอลวาล์วแรงดันต่ำและปานกลาง บอลวาล์วคงที่บอลวาล์ว บอลของบอลวาล์วได้รับการแก้ไขและไม่เคลื่อนที่ภายใต้ความกดดัน บอลวาล์วคงที่ มีที่นั่งลอย โดยแรงดันปานกลาง การเคลื่อนไหวของที่นั่ง เพื่อให้แหวนปิดผนึกแน่นกดบนลูกบอล เพื่อให้แน่ใจว่าปิดผนึก โดยปกติลูกบนและล่างเพลาแบริ่ง แรงบิดการทำงานมีขนาดเล็ก เหมาะสำหรับแรงดันสูง และวาล์วขนาดใหญ่
รายละเอียดสินค้า
ความดัน | DN | หลี่ | L1 | NS | W | กิโลกรัม | |||||
mm | นิ้ว | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1-1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2-1 / 2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
แนะนำ บริษัท
Cangzhou Junxi International Trade Co., Ltd.
บริษัทของเราผลิตและส่งออกอุปกรณ์ท่อเหล็กคาร์บอนทุกชนิด อุปกรณ์ท่อไร้รอยต่อ เมืองของเรา Cang Zhou เป็นบ้านเกิดของส่วนควบของท่อเหล็กคาร์บอนเราได้ส่งออกไปยังหลายประเทศ เช่น รัสเซีย อียิปต์ มาเลเซีย อินเดีย ตุรกี อินโดนีเซีย จอร์แดน เป็นต้น
เกี่ยวกับเครื่องฟิตติ้งท่อ เรามีชนิดที่แตกต่างกันสำหรับเครื่องทุกเครื่อง เรามีเครื่องข้อศอกขึ้นรูปร้อน เครื่องข้อศอกขึ้นรูปเย็น เครื่องตี๋ขึ้นรูปเย็น เครื่อง beveling เครื่องยิงระเบิด ฯลฯ การรับประกันเครื่องหนึ่งปีหากเครื่องของลูกค้ามีปัญหา เจ้าหน้าที่ฝ่ายบริการหลังการขายของเราจะมาช่วยลูกค้าแก้ปัญหาโดยเร็วที่สุด
เกี่ยวกับเครื่องฟิตติ้งท่อ เรามีชนิดที่แตกต่างกันสำหรับเครื่องทุกเครื่อง เรามีเครื่องข้อศอกขึ้นรูปร้อน เครื่องข้อศอกขึ้นรูปเย็น เครื่องตี๋ขึ้นรูปเย็น เครื่อง beveling เครื่องยิงระเบิด ฯลฯ การรับประกันเครื่องหนึ่งปีหากเครื่องของลูกค้ามีปัญหา เจ้าหน้าที่ฝ่ายบริการหลังการขายของเราจะมาช่วยลูกค้าแก้ปัญหาโดยเร็วที่สุด
ข้อผิดพลาดทั่วไปและวิธีการแก้ไขปัญหาของบอลวาล์ว
1. ลูกบอลถูกชะล้าง
วิธีการยกเว้น: การประกอบควรถูกต้อง การทำงานควรมีเสถียรภาพ ไม่อนุญาตให้ใช้เป็นวาล์วปีกผีเสื้อ ลูกบอลควรได้รับการซ่อมแซมในเวลาหลังจากการพลิกคว่ำ และควรเปลี่ยนที่นั่งปิดผนึก
2 เมื่อใช้เป็นฟังก์ชันการควบคุมปริมาณ พื้นผิวการปิดผนึกเสียหาย
วิธีการกำจัด: ไม่อนุญาตให้ใช้บอลวาล์วเป็นคันเร่ง
3. พื้นผิวการปิดผนึกถูกบดขยี้
วิธีการยกเว้น: ขันโบลต์ที่บ่าวาล์วให้แน่นควรสม่ำเสมอ แรงควรน้อย ค่อนข้างจะกระชับหลายครั้ง ไม่มากเกินไปและแน่นเกินไปในคราวเดียว ผิวซีลที่เสียหายสามารถขูดและซ่อมแซมได้
4. ไม่มีแรงกดให้แน่นล่วงหน้าบนพื้นผิวการปิดผนึก
วิธีการยกเว้น: ควรตรวจสอบพื้นผิวการปิดผนึกของบ่าวาล์วอย่างสม่ำเสมอความดันก่อนการขันให้แน่น และพื้นผิวการปิดผนึกควรถูกบีบอัดเล็กน้อยเมื่อพบว่าพื้นผิวการปิดผนึกรั่วหรือสัมผัสหลวม การเปลี่ยนเอฟเฟกต์การสูญเสียสปริงที่โหลดไว้ล่วงหน้า
5, ประแจ, ก้านวาล์วและช่องว่างการเชื่อมต่อลูกสามมีขนาดใหญ่, ประแจถึงตำแหน่งปิด, มุมการหมุนลูกน้อยกว่า 90 องศาและอายุการใช้งานของการรั่วไหล
วิธีการยกเว้น: ควรซ่อมแซมประแจ ก้านวาล์ว และลูกของกลไกจำกัดของการเชื่อมต่อทั้งสามหลวม และช่องว่างมีขนาดใหญ่เกินไป ควรซ่อมแซม ยึดให้แน่น ปรับบล็อกจำกัด กำจัดมุมล่วงหน้าของประแจ และทำให้ลูก เปิดและปิดอย่างถูกต้อง
6. พื้นผิวสัมผัสระหว่างบ่าวาล์วกับตัวถังไม่เรียบและสึกหรอ และโอริงเสียหายจนบ่าวาล์วรั่ว
วิธีการกำจัด: ปรับปรุงพื้นผิวสัมผัสที่เรียบระหว่างบ่าวาล์วและร่างกาย ลดเวลาการถอดชิ้นส่วนของบ่าวาล์ว และเปลี่ยนโอริงอย่างสม่ำเสมอ
