รายละเอียดสินค้า:
การชำระเงิน:
|

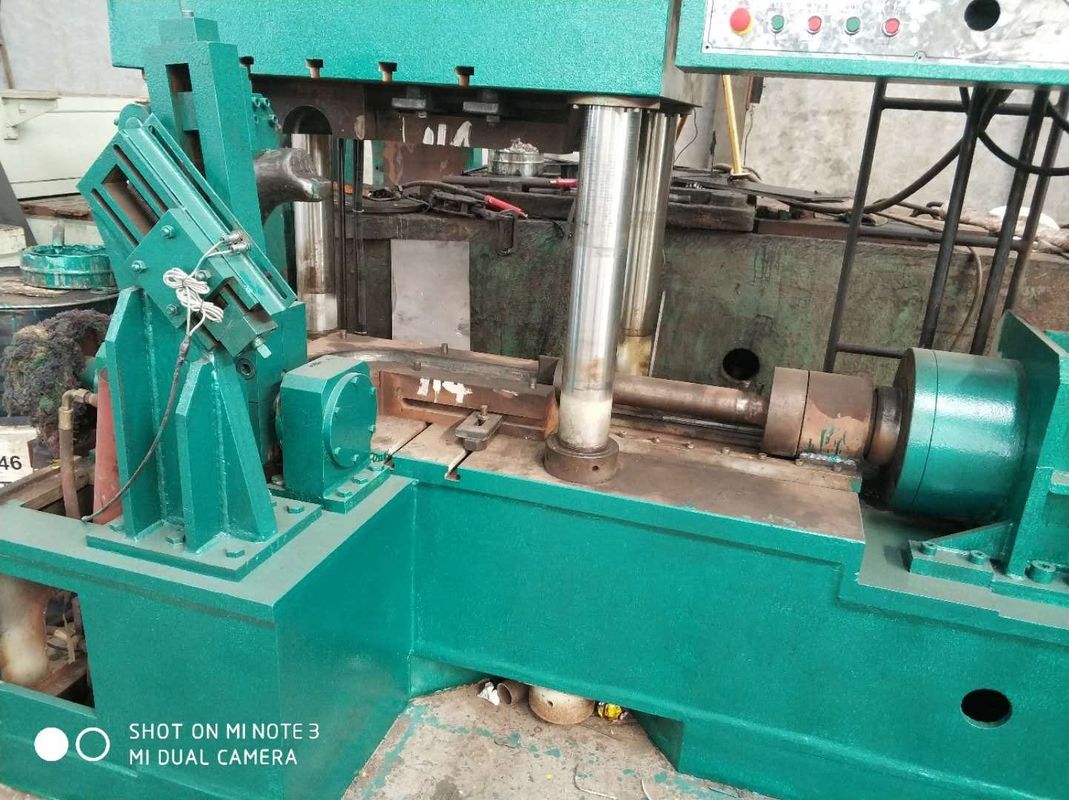

ชื่อผลิตภัณฑ์:: | เครื่องขึ้นรูปเย็นศอก | ขนาด: | 133-219 มม |
---|---|---|---|
โค้งรัศมี: | 90 ° | การประยุกต์ใช้:: | ศอกสแตนเลส |
การใช้: | ผลิตข้อศอกสแตนเลส | จิตรกรรม: | Lucency |
กำลังมอเตอร์: | 30KW | ความดัน: | 31.5Mpa |
พารามิเตอร์ผลิตภัณฑ์:: | 350T | น้ำหนักอุปกรณ์: | 29 ครั้ง |
ขนาดอุปกรณ์: | 3800 มม. * 2100 มม. * 4200 มม | ||
แสงสูง: | เครื่องขึ้นรูปเย็นข้อศอกสแตนเลส,เครื่องขึ้นรูปเย็นข้อศอก CE,เครื่องขึ้นรูปเย็นข้อศอก 133 มม |
พารามิเตอร์ผลิตภัณฑ์:
I. เนื้อหาการทำงานของซัพพลายเออร์
1. การออกแบบและการผลิต
2. การติดตั้ง
3, การดีบัก
ประการที่สองประสิทธิภาพ
1. ใช้สำหรับดันเย็นของข้อศอกสแตนเลส
2. แรงดันใช้งานสูงสุดของน้ำมันคือ 25Mpa ความดันทดลองของถังน้ำมันคือ 31.5MPa
3 ความดันกระบอกสูบหลัก 350T สอง (เส้นผ่านศูนย์กลางภายในกระบอกสูบ 300 มม.) จังหวะที่มีประสิทธิภาพ 900 มม.
4. ความดันกระบอกสูบด้านข้างคือ 200T (เส้นผ่านศูนย์กลางภายในกระบอกสูบ 320 มม.) จังหวะที่มีประสิทธิภาพคือ 800 มม.
5. ข้อศอกขึ้นรูปช่วงเส้นผ่านศูนย์กลาง 133-219.
6 กำลังมอเตอร์ 30KW.
7, 90 °การถอดแกนหมุนกลับด้าน
8, สภาพแวดล้อมของเครื่องผลักดันเย็น: อุณหภูมิโดยรอบ 5-38 องศา, ความชื้นสัมพัทธ์≤82%, แรงดันไฟฟ้าอินพุตของสามเฟสสี่สาย 380V (-12% - + 15%), ความถี่ 50Hz ± 2% เวลาในการทำงานสามารถทำงานได้ตลอด 24 ชั่วโมงต่อวันอากาศปราศจากสื่อที่มีฤทธิ์กัดกร่อนต้องใช้อุปกรณ์ในการประชุมเชิงปฏิบัติการมีพื้นที่เพียงพอ
9 โดยใช้น้ำมันไฮดรอลิกป้องกันการสึกหรอ YB-N46
สามมาตรฐานกระบอกสูบ
1. การผลิตถังน้ำมันเป็นไปตามมาตรฐาน JB / T10205-2000 และ JB / T15622-2005
2. กระบอกสูบเป็นเหล็ก 45 # ผิวด้านในเป็น Ra0.3 แกนลูกสูบเป็นท่อไร้รอยต่อ 45 # พื้นผิวชุบโครเมี่ยมขัดเงาหลังการชุบไม่มีเส้นตรงเส้นเกลียวเสร็จเป็น Ra0.4
3. ส่วนอื่น ๆ ของกระบอกสูบทำจากการตีขึ้นรูป 45 # เพื่อให้แน่ใจว่ามีคุณสมบัติทางกล
4. ปลอกนำลูกสูบของกระบอกสูบหลักใช้ปลอกทองแดงซีลทั้งหมดใช้ชุดลำดับความสำคัญมาตรฐานและซีลน้ำมันหลักนำเข้าจากออสเตรีย ACO
5. ก่อนการประกอบกระบอกสูบจะต้องมีการตรวจสอบความเรียบความแข็งขนาดที่ตรงกันและรายการอื่น ๆ ของกระบอกสูบและแกนลูกสูบและตรวจสอบคุณภาพของการตีขึ้นรูปและซีลชิ้นส่วนที่ใช้ในการประกอบกระบอกสูบต้องเป็นไปตามมาตรฐานและจะต้องทำการทดสอบแรงดันหลังจากการประกอบกระบอกสูบ
สี่เจ้าภาพ
1. โครงสร้างหลักคือโครงสร้างสามคานและสี่เสาอุปกรณ์ประกอบด้วยคานบนคานล่างตัวเลื่อนคอลัมน์เชื่อมน็อตกระบอกสูบและอุปกรณ์ย้อนกลับ ฯลฯ คานทั้งสามเชื่อมด้วยแผ่นเหล็กคุณภาพสูง Q235-A ใช้ลวดเชื่อมคุณภาพสูง 16Mo เพื่อให้มั่นใจในความแข็งแรงทั้งหมด ชิ้นส่วนโครงสร้างถูกกลึงด้วยเครื่องควบคุมเชิงตัวเลขเพื่อให้แน่ใจว่าถูกต้อง
2. ความสูงเปิดสูงสุดของแถบเลื่อน: 1200 มม.
3 ขนาดที่มีประสิทธิภาพของโต๊ะทำงาน: ประมาณ 1700 มม. - ด้านหน้าและด้านหลัง 900 มม. (ไม่รวมส่วนกระบอกสูบด้านข้าง)
มีถังน้ำมันหลักติดตั้งอยู่ที่เส้นกึ่งกลางแนวนอนของคานบนก้านลูกสูบของกระบอกสูบน้ำมันเชื่อมต่อกับตัวเลื่อนผ่านหน้าแปลนแยกเมื่อถังน้ำมันเข้าและระบายออกตัวเลื่อนจะถูกขับเคลื่อนให้เลื่อนขึ้นและลงทีละสี่คอลัมน์ลูกสูบกระบอกสูบด้านข้างจะขับเคลื่อนแถบด้านบนให้เคลื่อนที่ไปตามสไลด์
ขนาดอุปกรณ์: 3800 มม. * 2100 มม. * 4200 มม
น้ำหนักอุปกรณ์: 29T
ห้าสถานีปั๊มไฮดรอลิก
แรงดันใช้งานสูงสุดของระบบไฮดรอลิกคือ 25MPa และความดันทดลองคือ 31.5MPa
พื้นผิวด้านในและด้านนอกของถังน้ำมันได้รับการเคลือบป้องกันสนิมมีการติดตั้งหน้าจอกรองในถังน้ำมันและแสดงระดับของเหลวและอุณหภูมิน้ำมัน
ต้องทำความสะอาดระบบไฮดรอลิกทั้งหมดก่อนทำการทดสอบการฉีดน้ำมัน
สถานีสูบน้ำได้รับการออกแบบให้มีการเชื่อมต่อแบบบูรณาการเพื่อลดจุดรั่วไหลปั๊มน้ำมันใช้ปั๊มลูกสูบแกนแปรผันแบบแมนนวลพร้อมการไหลที่ปรับได้ความดันภายในสูงสุด 31.5Mpa และแรงดันบริการ 25Mpa ระบบมีการโอเวอร์โหลดการปรับการไหลการควบคุมเวลา PLC การวินิจฉัยตนเองและหน้าที่อื่น ๆ
สถานีสูบน้ำติดตั้งอยู่บนแพลตฟอร์มด้านบนของอุปกรณ์ช่วยลดความยาวของท่อได้อย่างมีประสิทธิภาพเพื่อลดจุดรั่วไหลของน้ำมันและประหยัดพื้นที่
หกฟังก์ชั่น PLC
1, การควบคุม PLC, การขึ้นรูปที่สำคัญหนึ่งชิ้นใส่ท่อลงในแม่พิมพ์แล้วกดปุ่มเริ่มเพื่อดันระบบโดยอัตโนมัติและนำผลิตภัณฑ์สำเร็จรูปออก
2, PLC สามารถแสดงความเร็วระยะทางจำนวนชั่วโมงการทำงานและการวินิจฉัยตัวเองของน้ำมันไฮดรอลิก
3 สามารถแปลงการทำงานอัตโนมัติและด้วยตนเองได้ในแม่พิมพ์คือการดีบักที่สะดวกมาก
4. สามารถตั้งค่าความดันของระบบไฮดรอลิกเพื่อป้องกันความเสียหายที่เกิดจากข้อผิดพลาดในการทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ
5. การควบคุมทั้งหมดจะรวมอยู่ที่ตู้ปฏิบัติการหนึ่งหน้าจอสัมผัสการทำงานของมอเตอร์การหยุดทำงานทั้งหมดและการเริ่มต้นและการหยุดแสดงสถานะของปั๊มที่เติมของเหลว
6. ส่วนประกอบไฟฟ้า: PLC ใช้ Mitsubishi PLC และส่วนประกอบอื่น ๆ ใช้ Schneider และ Chint
